在上一期中，我们已经讲解了变频器通过面板、端子与通信接口等通道接收控制指令的方式。
今天，沃夫动力将带大家深入探讨变频器的“频率设定机制”，尤其是它如何限制最大输出频率、如何设定频率范围，以及如何通过数字量实现升降速控制。这些内容不仅是变频器选型配置的重要依据，也是工程师在项目实施中频繁涉及的参数设置核心。3分钟带您探索变频器频率与数字量的秘密！
1、频率设定的三重限制机制
变频器作为调节电机运行速度的核心设备，必须对频率输出范围进行精准控制。沃夫动力G500系列变频器提供灵活可设的频率限制参数，在保护设备与匹配工艺要求之间实现高效平衡。
1.1 最高频率：设备极限的“天花板”
最高频率指的是变频器允许输出的最大频率值。在模拟量设定下，最高频率对应输入信号的最大值；在面板设定下，则是用户可以直接调节的最大频率。
在沃夫动力G500系列中，最高输出频率可通过参数设定，最高支持至599Hz，适配高速主轴类应用。系统会根据最高频率自动限制上限频率与下限频率的设定范围，防止参数冲突。

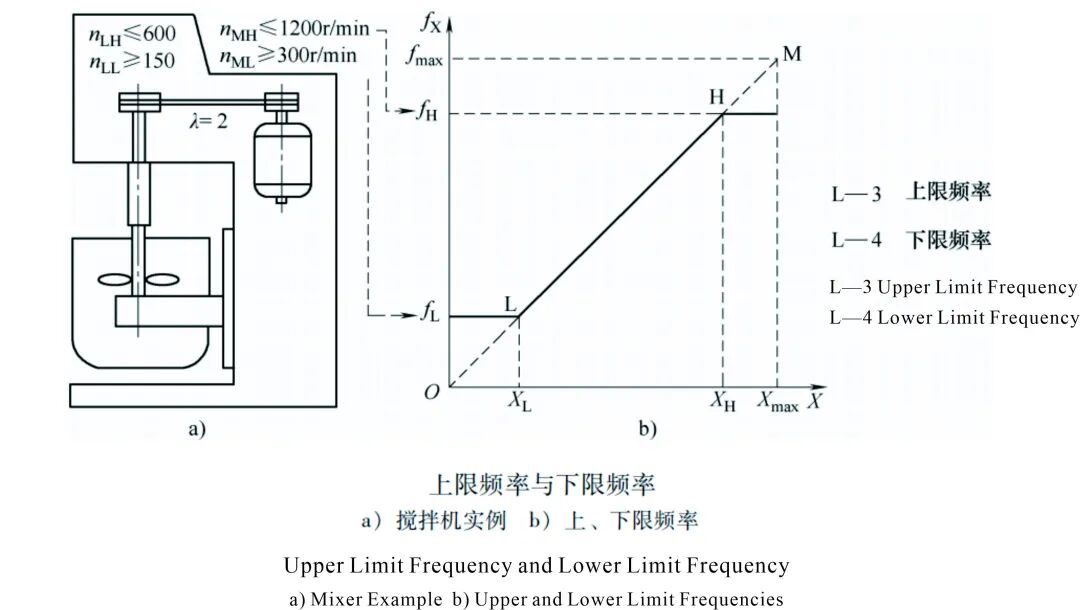

1.2 上限频率与下限频率：满足工艺需求的“安全区”
除了硬件允许的最高频率外，VFD还允许设置符合实际工艺需求的上限频率与下限频率。例如某搅拌工艺中，要求：
最大搅拌速度 ≤600rpm
最小搅拌速度 ≥150rpm
若传动比为2：1，则电动机应在300~1200rpm间运行，换算成频率后，设置为变频器的上限与下限频率。
注意事项：
上限频率不得高于最高频率；
当两者不一致时，上限频率优先生效；
部分VFD产品中，上限与最高频率可共用同一参数。
1.3 载波频率：开关频率与电磁干扰的平衡
载波频率，也称为PWM开关频率，是指正弦波脉宽调制的三角波频率，即逆变模块中功率器件的开关频率。其大小直接影响输出电压的平滑程度、电流响应、以及系统的电磁干扰水平。
高载波频率：输出更平滑、噪音更低，但散热压力更大；
低载波频率：功耗低、可靠性高，但易产生谐波干扰。
2、外接数字量：无需电位器的升降速控制方案
在许多实际应用中，频率的设定不仅依赖模拟量输入，也可以通过外接按钮来完成——这就是“数字量升降速控制”。
2.1 UP/DOWN端子控制机制
通过将VFD的输入端子设定为升速（UP）与降速（DOWN）功能，可实现用按钮代替电位器调速的效果。该方式具有：
按钮寿命长
调速精度高
抗干扰能力强
布线灵活
2.2 支持多地操作：双地升降速控制
如果需要在不同地点都能操作同一台设备，工程师可以采用按钮并联接线，实现两地控制。例如生产线上、控制室内都可分别调速，无需复杂的通信系统。
2.3 简易恒压控制：无需PID调节的应用场景
在恒压供水场景中，可利用电接点压力表的上限与下限触点，分别接入VFD的升速和降速端子，实现无需PID的简易恒压控制。
低压时启动升速端子，提高电机频率；
高压时触发降速端子，降低输出频率。
该方案适用于对压力调节响应速度要求不高的场景，操作直观，成本较低。
本章小结
通过本篇内容，我们可以看到：变频器的频率控制不仅是输出一个“数字”，而是一整套多层次、多参数交互的机制设计。
从最高频率的硬件限制，到上下限频率对工艺区间的精准匹配，再到利用数字量实现升降速、远程控制乃至简易恒压功能，频率设定已成为实现自动化系统精细化调控的核心一环。
尤其在G500系列这样的高性能变频器中，工程师可以灵活设定频率参数、切换控制逻辑、配置UP/DOWN多地操作方案，在保证系统稳定运行的同时，大幅提升了现场调试与运维的效率。
在下一篇中，我们将继续探索“异步电动机的启动与加速控制”。从传统的直接启动到现代的软启动与变频加速过程，我们将逐一解析每种方式的工作原理、适用场景与控制细节，帮助您构建更加稳健、高效的工业控制系统。
敬请期待下一期《变频器常用功能3：异步电动机的启动与加速》
