WIFI模组是如何生产的呢？

设备：

①烘烤箱

②防潮柜

③显微镜

④印章/印油

标准要求：

①不能有焊盘氧化

②板面和金手指划伤、漏铜、焊盘沾绿油

③印章要清晰

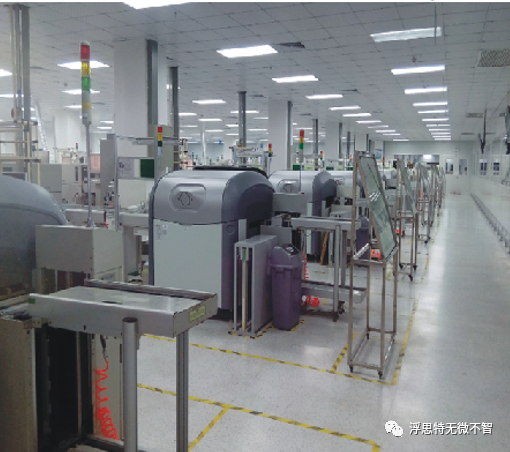

设备：

①印刷机

②锡膏搅拌机

③冰箱

④钢网

标准要求：

①锡膏（无铅/规定期限）

②刮刀压力：5±2Kg；离板速度 ：0～3.0mm/s

③ 钢网清洁频率（自动1～5PCS/次；手动：2小时/次）

④锡膏搅拌的时间：自动搅拌3～5分钟

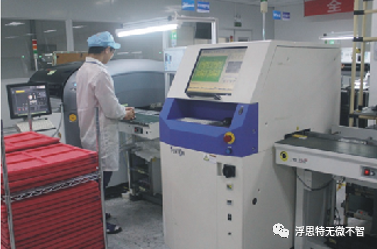

设备：

①SPI检测仪

②放大镜

③静电手套

④静电手环

⑤清洁溶剂

标准要求：

不能锡印偏移、少锡、锡膏要覆盖整个焊盘面积40%-200%

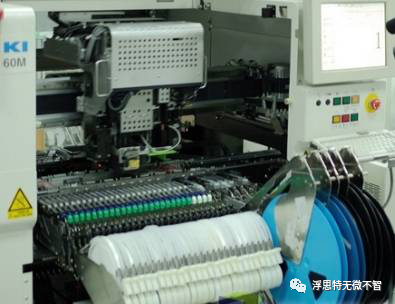

设备：

①贴装机器

②剪刀/接料纸

标准要求：

①要与贴装图上的位号、极性一致

②严格按照上料作业规范作业

专门贴屏蔽盖、芯片、排针等物料

设备：

①防静电镊子

②静电手环

③样板、位号图

标准要求：不能有错件、极性反、少件、偏移

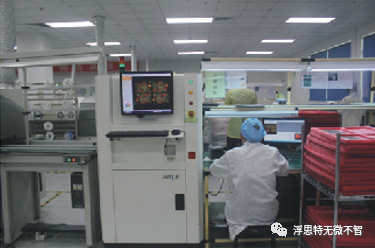

设备：

AOI检测仪

标准要求：

①不能有错件、极性反、少件、连锡、假焊

②偏移不能超过焊盘的1/3

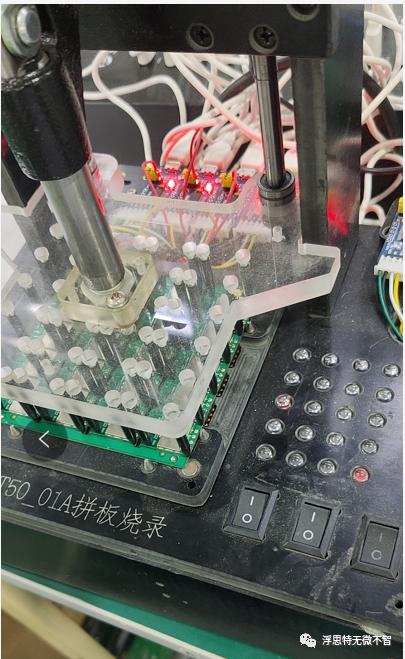

设备：

①电脑

②烧录治具

③烧录文件

④静电环和静电手套

标准要求：

①烧录文件无误

②烧录IC物料型号无误

③烧录完成后需送抽检验证

设备：

①静电手环

②防静电镊子

标准要求：

①贴导条码位置准确、不歪斜

②贴纸不可破损、打印字迹清楚，正确

③标签方向为紧挨屏蔽罩边缘，方向按照作业指导书作业

设备：

①分板机、吸塑、洗刀、气枪

②静电手套、手指套

标准要求：不能有板边缺损、毛刺不能超过0.2mm；不能有板面划伤

设备：

①测试治具

②静电手环、静电手套

③电脑

④扫描枪

⑤屏蔽箱

⑥电源适配器

标准要求：

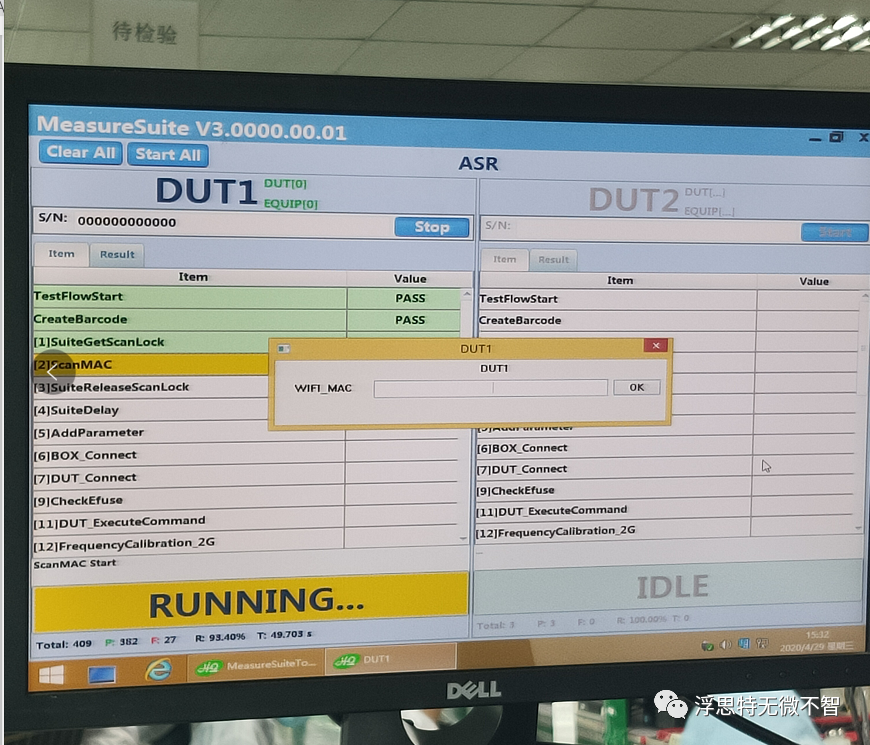

①打开WF6000(UART) WLAN Facility测试工具，打开后会显示请扫描DUT_1

②扫描模块上的二维码

③将模块放入治具，关闭屏蔽箱  开始自动测试

④测试成功对应MAC地址和license也已经烧写成功

设备：

①电铬铁

②热风枪

③焊锡线

④防静电镊子

⑤静电手环

⑥洗板水瓶

⑦焊宝

标准要求：

①插针方向

②焊接状态

③风枪和铬铁温度

④焊锡线型号

⑤插针注意高温烫伤

设备：

①静电手套

②静电手环

③测试治具、功能性检测工具

标准要求：

①将模块放在治具上，模块的UART2通过USB转串口工具连接电脑

②使用Media功能性检测工具检测

设备：

①静电手套

②静电手环

③标签

标准要求：

①将模块放在治具上，模块的UART2通过USB转串口工具连接电脑

②使用Media功能性检测工具检测

③测试OK良品后贴背面标签，背面标签作为区分测试pass的标识。

设备：

①静电手套

②静电手环

③三防漆

④毛刷

⑤容器

⑥烤箱

标准要求：

①检验模块外观标签是否漏贴、撞件、破损

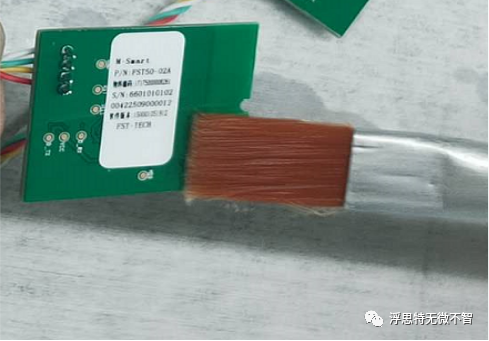

②用毛刷涂三防漆，要确保三防漆涂均匀

③注意不可沾污

④注意插针上不可涂上三防漆

设备：

①静电手环、手套

②制卡包装材料

③标签信息

标准要求：

①刀卡纸箱包装需固定地板，不可脱落

②有无少装、混装、多装，外箱箱唛正确

OQC即是产品出货前的品质检验/品质稽核及管制，主要针对出货品的包装状态、防撞材料、产品识别/ 安全标示、配件(Accessory Kits)、使用手册/ 保证书、附加软体光碟、产品性能检测报告、外箱标签等，做一全面性的查核确认，以确保客户收货时和约定内容符合一致，以完全达标的方式出货。

设备：

①静电手套

②静电手环

标准要求：

①外箱标签信息、入库单数量与实际数量一致

②外箱有品质PASS印章
