变频器调速系统控制2：电机正反转控制电路

2个月前 (01-20) 阅读数 152 #综合

在上一章中，我们深入解析了变频器外接主电路的标准配置及元件选型，帮助工程师从“安全防护”迈向“可靠设计”。然而，驱动系统的稳定运行不仅取决于电路设计，电机的起动与旋转方向控制同样是确保现场操作精准、安全的关键环节。

然而，仅有稳固的外接电路还不足以保障现场的精确控制。电机的起动与旋转方向控制，是驱动系统在自动化生产中精准执行任务的关键。本章将以实际应用为导向，结合变频器控制逻辑与参数设置，深入探讨电机正、反转控制电路，帮助工程人员构建更加智能、高效的调速系统。

3分钟，沃夫动力带你深入理解变频器的正反转控制电路！

1. 电机起动控制：正确方式与常见误区

1.1 正确的正转起动

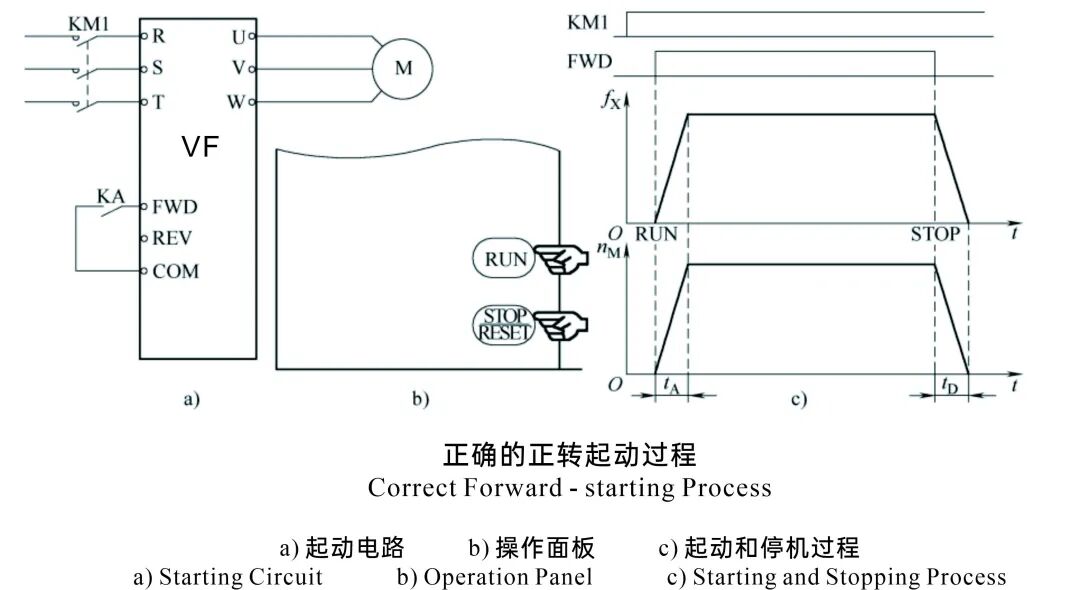

如图所示，标准的正转起动应包括以下要素：

电路设计：通过变频器控制端子启动，确保顺序合理
操作面板控制：利用面板的启动/停止键执行指令
规范的起动与停机过程：遵循预设的加减速时间，避免冲击

这种方式能够最大限度保障变频器与电机的协调运行，提升系统可靠性。

沃夫动力G500系列变频器配备直观的操作面板和标准化的启动/停止控制端子，支持面板直接控制与外部继电器信号启动两种方式。工程师可根据现场需求灵活切换，避免上电误动作并确保平滑的加减速控制。

1.2 上电起动及其缺点

（1）上电起动方式

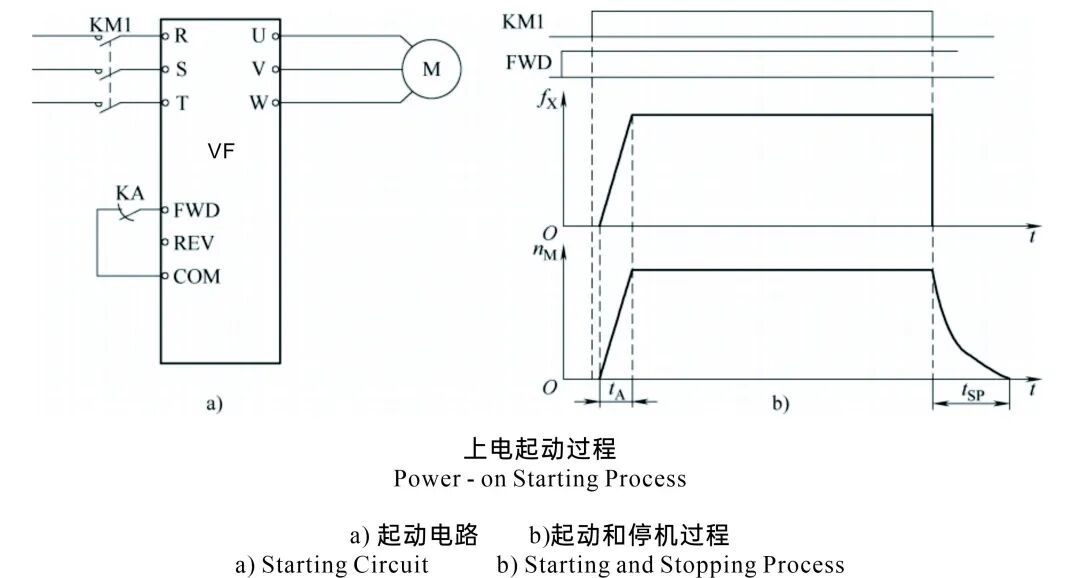

如图所示，上电起动是指在变频器通电后自动启动电机，省略了人工启动步骤。

（2）上电起动的缺点：

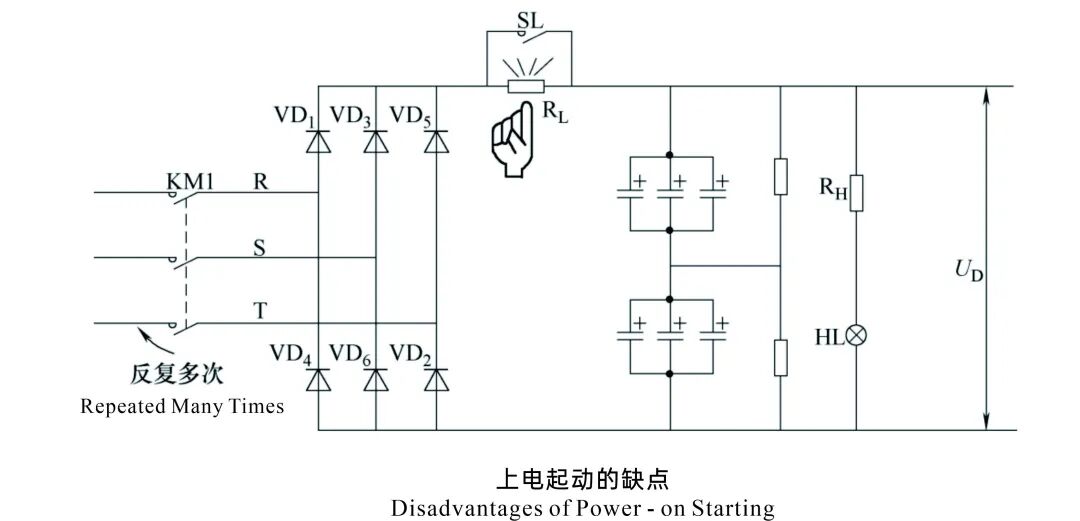

1）容易误动作
控制电路与变频器同时上电，由于控制电源电压上升较慢，容易出现信号紊乱，降低系统可靠性。

2）自由停机风险

当接触器断开电源停机时，变频器因欠压快速封锁逆变电路，电机进入自由停机，无法按照设定的减速时间平滑停机。

结论：在大多数工业场景中，应避免使用“上电即起动”方式，推荐使用面板操作或外部控制信号启动。

1.3 继电器控制方式

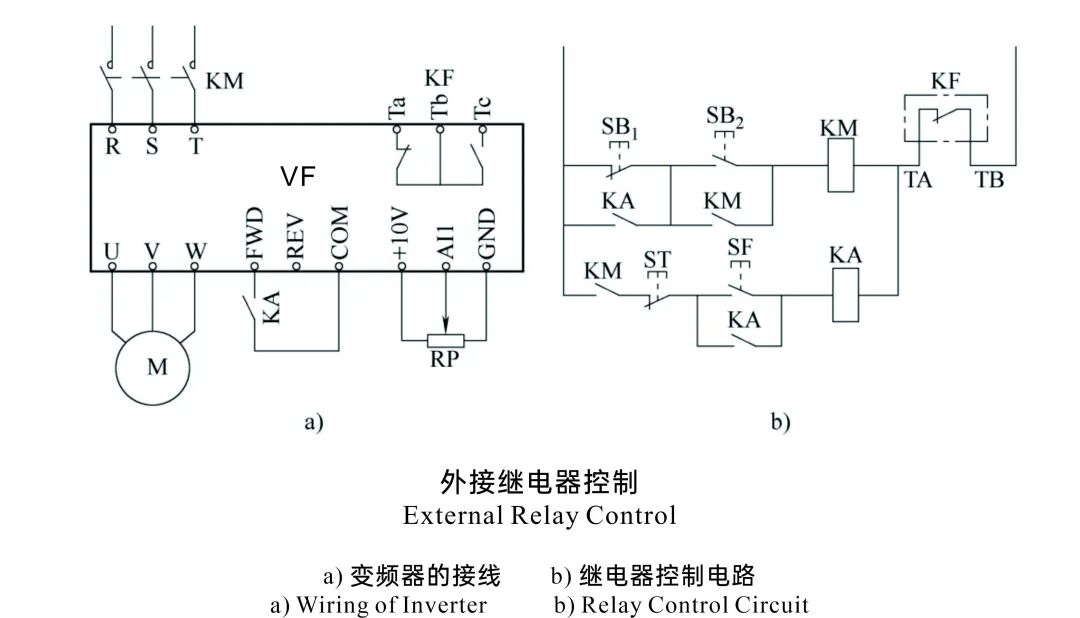

在某些自动化系统中，常采用外接继电器控制：

接线方式：继电器与变频器控制端子联动，实现启停命令的电气隔离
优势：适合需要多点控制或联锁逻辑的复杂工况

2. 电机旋转方向控制：接线与程序两种方法

2.1 通过接线改变方向

常见的做法是改变相序以切换旋转方向。但需要注意：

改变变频器进线相序无效：由于变频器的中间环节为直流，输入相序不会影响输出相序。
改变输出相序有效但繁琐：需要手动更换电机接线，现场操作不便。

最佳方案：通过变频器控制端子实现旋转方向切换，既高效又安全。

2.2 通过程序参数设置

在电动机正反转控制电路的探讨中，变频器通过功能码实现方向控制是一项极为实用且高效的技术手段。这一方法相较于传统的接线改变等方式，操作更为简便，能极大提升电机控制的灵活性与便捷性。在实际应用场景中，这种通过功能码实现方向控制的方式优势显著。在自动化生产线中，电机可能需要频繁正反转来完成不同工序。若采用传统接线改变相序的方式，不仅操作复杂，而且在频繁切换过程中容易出现接线松动等故障。而利用变频器功能码设置，只需在控制系统中发送相应指令改变功能码参数，就能快速、稳定地实现电机转向切换，大大提高了生产效率，降低了设备维护成本。
