GaN功放加负栅压和漏压后电流小、工作点偏移但频谱正常是为何？
Q：在测试GaN功放静态工作点的时候，加上负栅压，再加上漏压后，这个漏极静态电流迅速变小，和栅极静态电流一样的量级，很小，然后测试到的静态工作点也发生了偏移，从原本的vgs大概-2.7偏移到了-2.25！但看输出频谱并没有尖起的频点，给我整蒙了啊，有没有朋友晓得或者遇到过这样情况。
A：栅压步进上到-1，如果id没有明显变化，就是烧了。

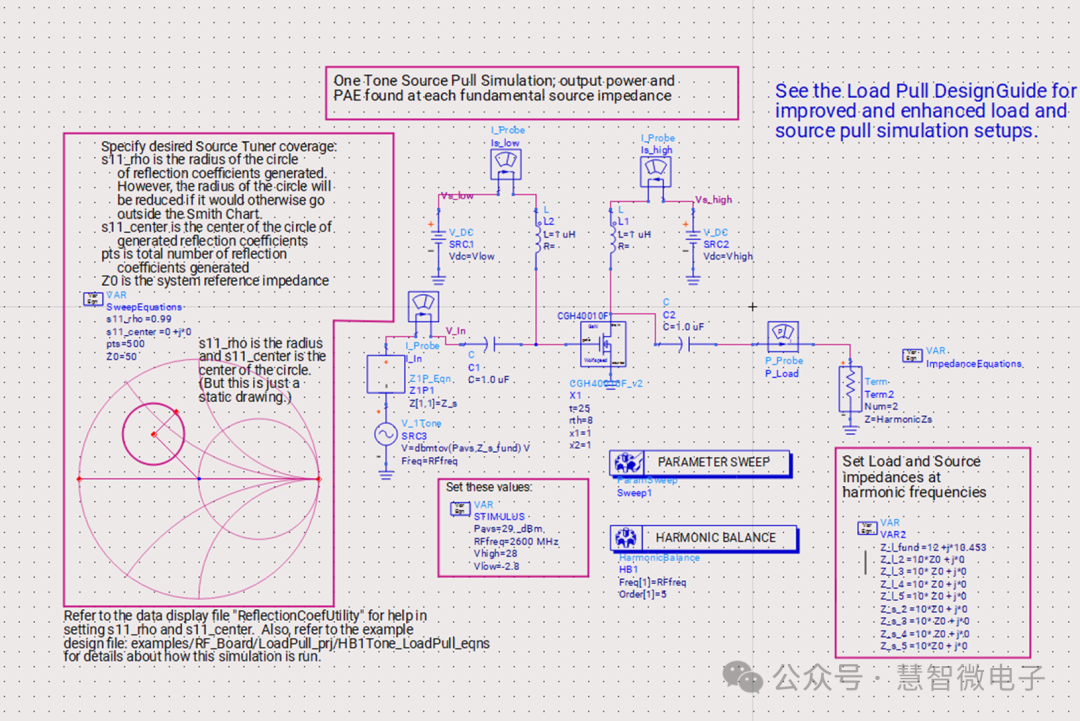

Q：有变化的，大概栅压推到-2.25就可以达到我设计的漏极静态电流了，但我此时设计的vgs是-2.7，尝试过在栅极偏置电路加电阻，调栅极偏置电路的电容都没有改变，甚至稳定电阻增大到10欧姆也没用（设计的时候稳定电阻很小）。
A：栅有电流？
Q：有的，栅极电流很小，而且在这个-2.25V的情况下加射频信号，几乎没有增益。
A：加栅压，栅电流有变化吗？
Q：有变化，但变化不大。
A：你看看电流是不是与你加电压与仿真的电压误差值呈线性，有可能什么地方电阻分压了，栅的电流应该在uA级别。
Q：除了加了稳定电阻和栅极偏置电路上的小电阻，别的没什么电阻，是这个量级。
A：往下调调vd到四分之三，上栅压到负一，看能不能出来增益呀。
Q：调到-2的时候，这个漏极静态电流就有0.3A多，这个板子已经热起来了（21V电源电压），再调大vgs ，怕烧坏。
A：降vdd，降到15试试呢，gan没有gaas容易坏。
Q：调到10V还是没得增益，都衰减了，大概衰减了22dB，而且这个输出信号的频点还偏移了0.04GHz。
A：抬栅压，降vdd，不是光降vdd，而且vdd降太低了也不行，栅压变到-2以内，id应该特别明显涨电流才对
Q：栅压差不多调到我想要的漏极电流的地方，我就停了，200mA也不小叭。
A：矢网上有你选频网络的形状吗？
Q：漏极电流一开始也是uA 量级，没得矢网。
A：你这说的都是正常的呀，现在不就怀疑你没有给进去正确的栅压么，id一开始没有电流没有导通哪来电流。
Q：是的，差不多在vgs-2.6V的时候，漏极电流增大的比较快。
A：那这不是对的嘛，电流差不多了，你把rf关了，看看掉不掉电流。
Q：不掉的。静态工作点偏移的很严重。
