螺丝种类介绍

一、螺纹种类

　　按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹;

　　按螺纹旋向可分为左旋和右旋;

　　按螺旋线条数可分为单线和多线;

　　按螺纹母体形状分为圆柱和圆锥等。

　　二、螺纹的要素

　　螺纹包括五个要素：牙型、公称直径、线数、螺距(或导程)、旋向。

　　1. 牙型

　　在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。有三角形、梯形、锯齿形、圆弧和矩形等牙型。

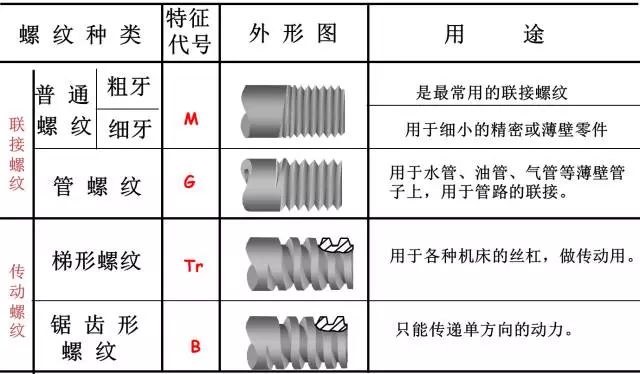

　　螺纹的牙型比较：

　　2. 直径

螺纹有大径(d、D)、中径(d2、D2)、小径(d1、D1)，在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。

　　普通螺纹的公称直径就是大径。

　　外螺纹(左) 内螺纹(右)

　　3. 线数

　　沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。

　　单线螺纹(左) 双线螺纹(右)

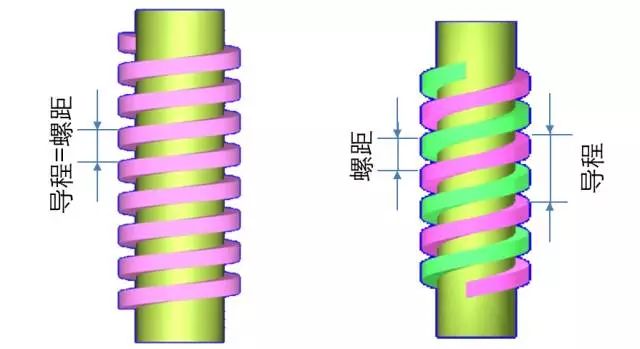

　　4. 螺距和导程

　　螺距(p)是相邻两牙在中径线上对应两点间的轴向距离。

　　导程(ph)是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。

　　单线螺纹时，导程=螺距;多线螺纹时，导程=螺距×线数。

　　5. 旋向

　　公差带代号为 6g 或 6H(公称直径≥ 1.6mm)时不标注。

　　3)普通螺纹的旋合长度

　　有长、中、短三种，分别用代号L、N、S表示。

　　M10-5g6g-S 为短旋合长度的螺纹

　　M10-7H-L为长旋合长度的螺纹

　　当螺纹为中等旋合长度时，代号N不标注。

　　当特殊需要时，可注明旋合长度的数值。

　　M20×2-5g6g-40

　　4)旋向代号

　　左旋时标注LH，右旋时不标注。

　　M10-7H-L-LH为左旋螺纹

　　M10-7H-L为右旋螺纹

　　(2)管螺纹

　　管螺纹一般用于管路(水管、油管、煤气管等)的连接中。管螺纹的标记用指引的方法标注，指引线指到螺纹的大径上。

　　管螺纹的标记：

　　1. 攻螺纹与套螺纹

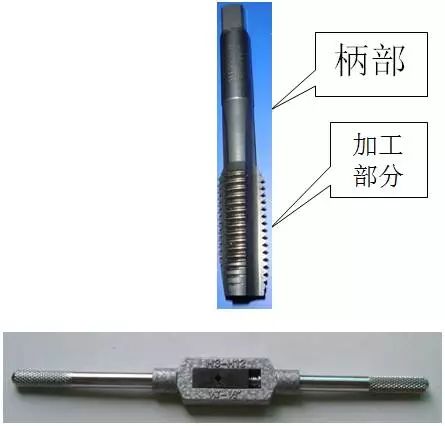

　　攻螺纹：

　　用丝锥在孔中加工出内螺纹的加工方法，称为攻螺纹。

　　底孔直径的计算公式：根据材料的塑性大小来考虑。

　　对于钢件和塑性大的材料：D孔=D-P

　　D孔：螺纹底孔钻头直径

　　D：内螺纹大径

　　P：螺距

　　例：我们要在钢件上攻M10螺纹计算底孔直径是多少?

　　根据公式D孔=D-P=10-1.5=8.5mm

　　对于铸铁和塑性小的材料：D孔=D-(1.05~1.1)P

　　例：我们要在铸铁上攻M10螺纹时的底孔直径是多少?

　　根据公式D孔=D-(1.05-1.1)×1.5=8.35~8.42mm

　　套螺纹：

　　锯齿形(3 °、30°)螺纹公差 GB/T13576.4—1992

　　水压机45 °锯齿形螺纹牙型与基本尺寸 JB2076—1984

　　管螺纹 用螺纹密 封的管螺纹 GB/T7306 —1987 与ISO7/1等效

　　非螺纹密 封的管螺纹 GB/T7307 —1987 与ISO228/1等效

　　60°圆锥 管螺纹 GB/T12716—1991

　　米制锥螺 纹 GB/T1415—1992

　　管路旋进 端用普通螺纹尺寸系列 GB/T1414—1978

　　气瓶专用螺纹 GB/T8335-1998

　　通用基准 螺纹术语 GB/T1479 1—1993 与ISO5408等效

　　国家标准规定的标准螺纹标注方法

　　国家标准规定的标准螺纹标注方法中，第一个字母代表螺纹代号，例如:M表示普通螺纹、G表示非螺纹密封的管螺纹、R表示用螺纹密封的管螺纹、Tr表示梯形螺纹等。第二个数字表示螺纹公称直径，也就是螺纹的大径。它表示的是螺纹的最大直径，单位为毫米。往后的符号分别是螺距、旋转、中径公差代号、顶径公差代号、旋合长度代号。

　　M6的意思就是公称直径为6mm的普通螺纹。

　　英制螺纹牌号表示方法：

　　(如：3/16-32 UNF-1B)3/16是螺纹大径(外径)，以英寸计算，1 inch= 25.4 mm

　　32是指每英寸有32个螺纹即规定了螺距是多大

　　UNF是United Fine

　　Thread，即英制细牙螺纹，有的是UNC，C指的是coarse，即粗牙

　　1B是公差精度等级，类似的等级还有2A，3A等等

　　比如：3/16-32

　　意思就是每英寸长度上有32个牙，因为1英寸等于25.4毫米，那么25.4/32就是螺距，25.4/16*3就是外径。

　　例：3/16-32unf

　　螺距P：25.4/32=0.794

　　外径D：25.4/16*3=4.7625

　　不会计算也没关系，螺纹表还是会有的，聪明的人都收藏了。
